စီမံကိန်းလိုအပ်ချက်များ
အလုံးစုံ အပြင်အဆင်နှင့် 3D မော်ဒယ်
မှတ်ချက်- အစီအစဥ်ပြကွက်ကို အပြင်အဆင်သရုပ်ဖော်ရန်အတွက်သာ အသုံးပြုပြီး စက်ပစ္စည်းများ၏ ရုပ်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံကို ကိုယ်စားမပြုပါ။ဖောက်သည်၏ဆိုက်အခြေအနေများအလိုက် သတ်မှတ်ထားသောအရွယ်အစားကို ဆုံးဖြတ်ရမည်။
လက်ရာရုပ်ပုံဆွဲခြင်းနှင့် 3D မော်ဒယ်
Workpiece ရုပ်ပုံဆွဲခြင်းနှင့် 3D မော်ဒယ်

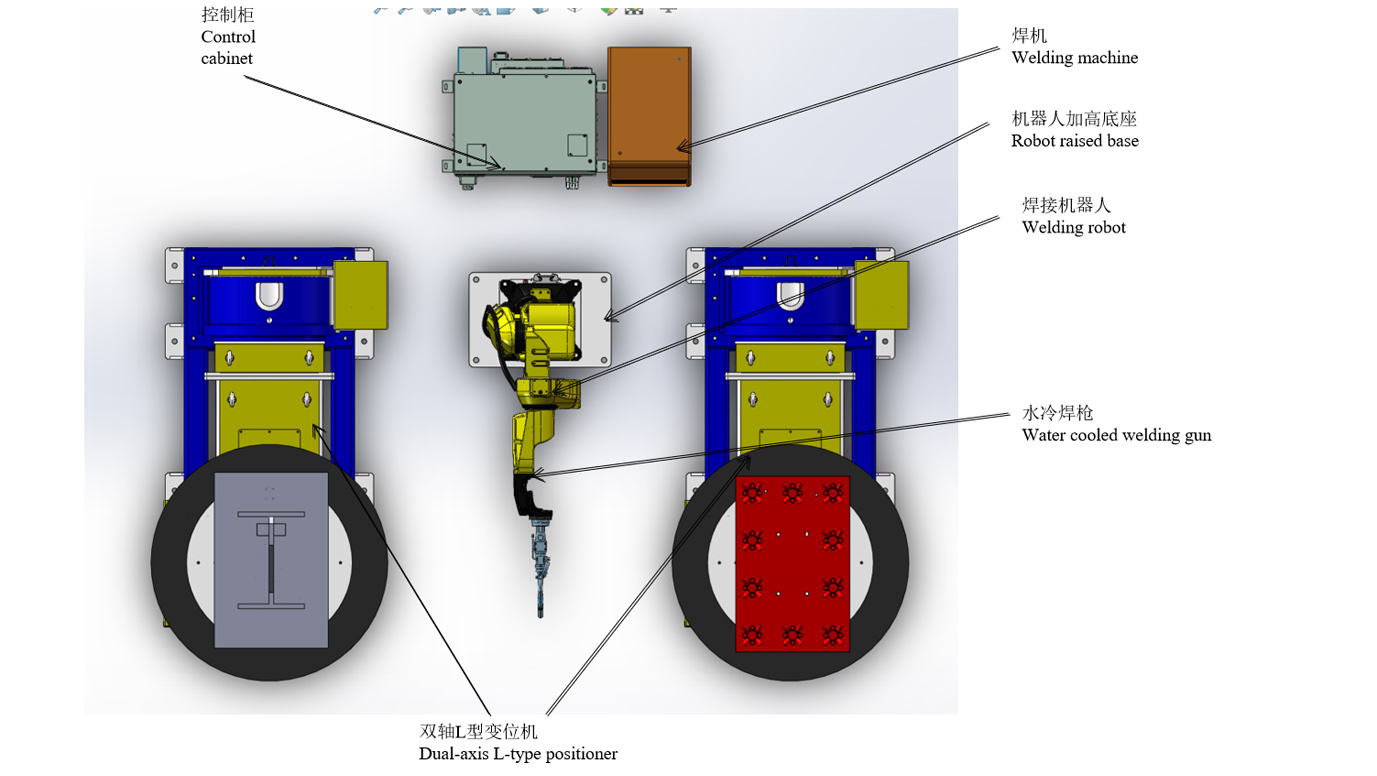

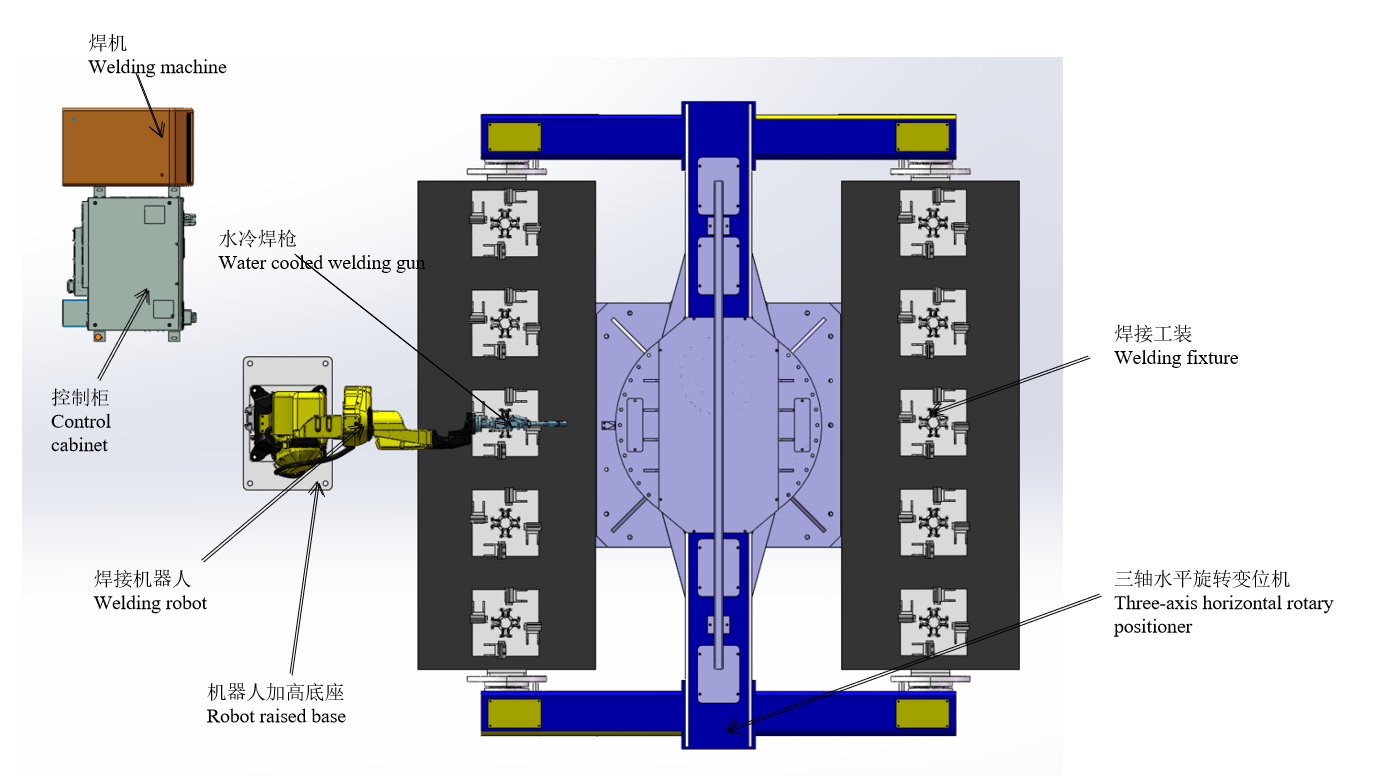

အစီအစဥ် အပြင်အဆင်
လုပ်ငန်းအသွားအလာ
workstation လည်ပတ်မှုအခြေအနေများ
(၁) လုပ်ငန်းခွင်ကို positioner တွင် ကိုယ်တိုင်တင်ပြီး လိုအပ်ချက်များနှင့်အညီ ပြုပြင်ပါ။
(၂) စက်ပစ္စည်းအားလုံးကို ပါဝါဖွင့်ထားပြီး နှိုးစက်မပြသဘဲ တပ်ဆင်ရန်အတွက် ပြင်ဆင်ပါ။
(၃) စက်ရုပ်သည် အလုပ်မူရင်းတွင် ရပ်သွားပြီး စက်ရုပ်၏ လုပ်ဆောင်နေသော ပရိုဂရမ်သည် သက်ဆိုင်ရာ ထုတ်လုပ်မှုပရိုဂရမ်ဖြစ်သည်။
ဂဟေဆော်ခြင်းလုပ်ငန်းစဉ် sleeve subassembly
1. ဘေးဘက် A တွင် လက်စွပ်အစိတ်အပိုင်းငါးစုံကို ကိုယ်တိုင်တပ်ဆင်ပါ။
2. ဘေးကင်းသောဧရိယာသို့ ကိုယ်တိုင်ပြန်သွားပြီး အလုပ်အပိုင်းကို တင်းကျပ်ရန် ခလုတ်ကုပ်ဆလင်ဒါကို စတင်ပါ။
3. B ဘက်ရှိ စက်ရုပ်သည် ဂဟေစတင်မစမချင်း positioner သည် လှည့်သည်။
4. A ဘက်ရှိ ဂဟေဆော်ထားသော အလုပ်ခွင်များကို ကိုယ်တိုင်ဖြုတ်ချပြီး ဒရမ်အစိတ်အပိုင်းငါးခုကို ဖယ်ရှားပါ။
5. အထက်ဖော်ပြပါလင့်ခ်များ၏ လုပ်ဆောင်ချက်ကို လည်ပတ်ပါ။
လက်စွပ်တစ်ခုစီအတွက် ဂဟေဆက်ချိန်သည် 3 မိနစ် (တပ်ဆင်ချိန်အပါအဝင်) ဖြစ်ပြီး 10 တွဲ၏ ဂဟေဆက်ချိန်သည် 30 မိနစ်ဖြစ်သည်။
မြှုပ်ထားသောပန်းကန်ပြားတပ်ဆင်ခြင်း + စွပ်စွပ်တပ်ဆင်ခြင်း၏ဂဟေဆော်ခြင်းလုပ်ငန်းစဉ်
1. ဘေးဘက် A ရှိ L-type positioner တွင် အကြိုချွန်မြုပ်ထားသော ပန်းကန်ပြားကို ကိုယ်တိုင်တပ်ဆင်ပါ။
2. စက်ရုပ်ဂဟေဆက်ခြင်း မြှပ်နှံထားသော ပန်းကန်ပြားတပ်ဆင်ခြင်း (15 မိနစ်/အစုံ) စတင်ပါ။၃။
3. ဘေးဘက် B ရှိ L-type positioner တွင် လက်စွပ်တပ်ဆင်မှု၏ လျော့ရဲသော အစိတ်အပိုင်းများကို ကိုယ်တိုင်တပ်ဆင်ပါ။
4. စက်ရုပ်သည် ထည့်သွင်းထားသော ပန်းကန်ပြားတပ်ဆင်ခြင်းကို ဂဟေဆက်ပြီးနောက် လက်စွပ်တပ်ဆင်မှုကို ဆက်လက်ဂဟေဆော်ခြင်း (လက်စွပ်ဂဟေဆက်ခြင်းအတွက် 10 မိနစ် + လက်ဖြင့် တပ်ဆင်ခြင်းနှင့် စက်ရုပ်အစက်အပြောက်ဂဟေဆက်ခြင်း 5 မိနစ်)
5. ထည့်သွင်းထားသော ပန်းကန်ပြား တပ်ဆင်မှုကို ကိုယ်တိုင် ဖယ်ရှားပါ။
6. ထည့်သွင်းထားသော ပန်းကန်ပြားတပ်ဆင်ခြင်းအား လက်ဖြင့် ဂဟေဆော်ခြင်း (15 မိနစ်အတွင်း ဂဟေဆော်ခြင်းအား ဖယ်ရှားခြင်း)
7. ဘေးဘက် A ရှိ L-type positioner တွင် အကြိုချွန်မြုပ်ထားသော ပန်းကန်ပြားကို ကိုယ်တိုင်တပ်ဆင်ပါ။
8. ဂဟေဆော်ထားသော လက်စွပ်ကို ဖယ်ရှားပြီး အပိုပစ္စည်းများကို တပ်ဆင်ပါ။
9. အထက်ဖော်ပြပါလင့်ခ်များ၏ လုပ်ဆောင်ချက်ကို လည်ပတ်ပါ။
မြှုပ်ထားသောပန်းကန်၏ဂဟေဆက်ခြင်းပြီးစီးချိန်သည် 15 မိနစ် + ဂဟေဆော်မှုပြီးစီးချိန် 15 မိနစ်ဖြစ်သည်။
စုစုပေါင်းအချိန် 30 မိနစ်
Tong Changing Device မိတ်ဆက်
အထက်ဖော်ပြပါ စည်းချက်တွင် စက်ရုပ်၏ ဂဟေဆက်ချိန်သည် မရပ်တန့်ဘဲ အလုံအလောက်ဆုံးဖြစ်သည်။တစ်နေ့လျှင် ၈ နာရီနှင့် အော်ပရေတာ နှစ်ခု၏ အဆိုအရ၊ တပ်ဆင်မှုနှစ်ခု၏ ရလဒ်သည် တစ်နေ့လျှင် ၃၂ တွဲဖြစ်သည်။
အထွက်တိုးရန်-
စက်ရုပ်တစ်ရုပ်ကို စွပ်စွပ်အခွဲစခန်းရှိ ဝင်ရိုးသုံးပေါက်နေရာချထားမှုတွင် ထည့်သွင်းပြီး စက်နှစ်ထပ်ဂဟေဆက်ခြင်းသို့ ပြောင်းလဲထားသည်။တစ်ချိန်တည်းမှာပင်၊ ထည့်သွင်းထားသော ပန်းကန်ပြားတပ်ဆင်ခြင်း+ လက်စွပ်တပ်ဆင်ရေးစခန်းသည် L-type positioner နှစ်စုံနှင့် စက်ရုပ်တစ်စုံကို ပေါင်းထည့်ရန် လိုအပ်ပါသည်။တစ်ရက်လျှင် 8 နာရီနှင့် အော်ပရေတာ သုံးခုကို အခြေခံ၍ စည်းဝေးပွဲနှစ်ခု၏ ရလဒ်သည် တစ်နေ့လျှင် 64 sets ရှိသည်။
စက်ပစ္စည်းစာရင်း
| ကုသိုလ်ကံ | S/N | နာမည် | အရေအတွက်။ | မှတ်ချက်များ |
| စက်ရုပ်များ | 1 | RH06A3-1490 | 2 အစုံ | Chen Xuan မှ ပံ့ပိုးပေးသည်။ |
| 2 | စက်ရုပ်ထိန်းချုပ်ရေးဝန်ကြီးအဖွဲ့ | 2 အစုံ | ||
| 3 | စက်ရုပ် အခြေစိုက်စခန်း | 2 အစုံ | ||
| 4 | ရေအေးဂဟေဂန်း | 2 အစုံ | ||
| အရံပစ္စည်းများ | 5 | ဂဟေဆော်စွမ်းအားအရင်းအမြစ် MAG-500 | 2 အစုံ | Chen Xuan မှ ပံ့ပိုးပေးသည်။ |
| 6 | Dual-axis L-type positioner | 2 အစုံ | ||
| 7 | ဝင်ရိုးသုံးချောင်း အလျားလိုက် rotary positioner | 1 set | Chen Xuan မှ ပံ့ပိုးပေးသည်။ | |
| 8 | ခံစစ်မှူး | 1 set | ||
| 9 | သေနတ်သန့်ရှင်းရေး | သတ်မှတ် | ရွေးချယ်ခွင့် | |
| 10 | ဖုန်မှုန့်များကို ဖယ်ရှားပေးပါသည်။ | 2 အစုံ | ||
| 11 | လုံခြုံရေးစည်းရိုး | 2 အစုံ | ||
| ဆက်စပ်ဝန်ဆောင်မှု | 12 | တပ်ဆင်ခြင်းနှင့် တာဝန်ပေးခြင်း | ပစ္စည်း ၁ ခု | |
| 13 | ထုပ်ပိုးမှုနှင့် သယ်ယူပို့ဆောင်ရေး | ပစ္စည်း ၁ ခု | ||
| 14 | နည်းပညာသင်တန်း | ပစ္စည်း ၁ ခု |
နည်းပညာဆိုင်ရာသတ်မှတ်ချက်
Built-in ရေအေးပေးထားသော ဂဟေဂန်း
1) ဂဟေဆော်သည့်သေနတ်တစ်ခုစီသည် အတိုင်းအတာတိကျမှုကိုသေချာစေရန် ternary တိုင်းတာမှုပြုလုပ်ရမည်။
2) welding gun ၏ R အပိုင်းကို wet wax casting method ဖြင့် ပြုလုပ်ထားပြီး၊ welding မှ ထုတ်ပေးသော အပူချိန်မြင့်မားမှုကြောင့် ပုံပျက်သွားမည်မဟုတ်ပါ။
3) လည်ပတ်နေစဉ်အတွင်း ဂဟေဆော်သည့်သေနတ်သည် စက်ပစ္စည်းနှင့် ကိရိယာနှင့် တိုက်မိသော်လည်း ဂဟေယမ်းသည် ကွေးနေမည်မဟုတ်သည့်အပြင် ပြန်လည်ပြင်ဆင်ရန် မလိုအပ်ပါ။
4) အကာအရံဓာတ်ငွေ့များ၏ rectifier အကျိုးသက်ရောက်မှုကိုတိုးတက်စေ;
5) single barrel ၏တိကျမှုသည် 0.05 အတွင်းဖြစ်သည်။
6) ပုံသည် ကိုးကားရန်အတွက်သာဖြစ်ပြီး ၎င်းသည် နောက်ဆုံးရွေးချယ်မှုဖြစ်သည်။
Dual-axis L-type positioner
Positioner သည် အထူးဂဟေဆော်သည့် ကိရိယာဖြစ်ပြီး၊ အကောင်းဆုံးသော စက်အနေအထားနှင့် ဂဟေဆက်ခြင်းအမြန်နှုန်းကို ရရှိရန်အတွက် ဂဟေဆော်သည့် rotary အလုပ်နေရာရွှေ့ပြောင်းခြင်းအတွက် သင့်လျော်သည်။အလိုအလျောက် ဂဟေစင်တာတစ်ခုဖွဲ့စည်းရန် ခြယ်လှယ်ခြင်းနှင့် ဂဟေဆော်စက်ဖြင့် အသုံးပြုနိုင်ပြီး လက်ဖြင့်လုပ်ဆောင်မှုအတွင်း လုပ်သားနေရာရွှေ့ပြောင်းခြင်းအတွက်လည်း အသုံးပြုနိုင်သည်။အမြန်နှုန်းထိန်းညှိမှု မြင့်မားသောတိကျမှုဖြင့် workbench rotation အတွက် variable-frequency drive ဖြင့် ပြောင်းလဲနိုင်သော အထွက်ကို လက်ခံပါသည်။Remote control box သည် workbench ၏ အဝေးထိန်းလုပ်ဆောင်ချက်ကို သိရှိနိုင်ပြီး ချိတ်ဆက်ထားသော လုပ်ဆောင်ချက်ကို သိရှိနိုင်ရန် ကြိုးကိုင်ခြင်း နှင့် ဂဟေဆော်စက် ထိန်းချုပ်မှုစနစ်တို့ နှင့်လည်း ချိတ်ဆက်နိုင်ပါသည်။welding positioner သည် ယေဘူယျအားဖြင့် workbench ၏ rotary ယန္တရားနှင့် turnover ယန္တရားတို့ဖြင့် ဖွဲ့စည်းထားသည်။workbench တွင် ပြင်ဆင်ထားသော workpiece သည် workbench ၏ lifting, turn and rotation မှတဆင့် လိုအပ်သော ဂဟေဆော်ခြင်းနှင့် တပ်ဆင်ခြင်းထောင့်သို့ ရောက်ရှိနိုင်သည်။workbench သည် ကျေနပ်ဖွယ် ဂဟေဆက်ခြင်းအမြန်နှုန်းကို ရရှိနိုင်သည့် ပြောင်းလဲနိုင်သော ကြိမ်နှုန်း stepless speed regulation အဖြစ် လှည့်ပါသည်။
ပုံများသည် အကိုးအကားအတွက်သာဖြစ်ပြီး ၎င်းသည် နောက်ဆုံးဒီဇိုင်းဖြစ်သည်။
ဝင်ရိုးသုံးချောင်း အလျားလိုက် rotary positioner
1) ဝင်ရိုးသုံးဘက်အလျားလိုက် rotary positioner သည် အဓိကအားဖြင့် ပုံသေအခြေခံတစ်ခု၊ rotary spindle box နှင့် tail box၊ welding frame၊ servo motor နှင့် precision reducer၊ conductive ယန္တရား၊ အကာအကွယ်အဖုံးနှင့် လျှပ်စစ်ထိန်းချုပ်မှုစနစ် စသည်ဖြင့် ဖွဲ့စည်းထားသည်။
2) မတူညီသော servo မော်တာများကို configure ပြုလုပ်ခြင်းဖြင့်၊ positioner ကို စက်ရုပ်နည်းပြဆရာ သို့မဟုတ် ပြင်ပလုပ်ငန်းဆောင်တာဘောက်စ်မှတဆင့် အဝေးထိန်းစနစ်ဖြင့် လုပ်ဆောင်နိုင်သည်။
3) လိုအပ်သော ဂဟေဆော်ခြင်းနှင့် တပ်ဆင်ခြင်းထောင့်သည် workbench ပေါ်တွင် ပြင်ဆင်ထားသော workpiece ကိုလှည့်ခြင်းဖြင့် အောင်မြင်သည်။
4) workbench ၏လှည့်ပတ်မှုကိုစံပြဂဟေမြန်နှုန်းရရှိရန် servo motor ဖြင့်ထိန်းချုပ်ထားသည်။
5) ရုပ်ပုံများသည်ရည်ညွှန်းရန်သာဖြစ်ပြီး၎င်းသည်နောက်ဆုံးဒီဇိုင်းဖြစ်သည်။
ဂဟေဆော်မှုပါဝါထောက်ပံ့
၎င်းသည် splicing၊ lapping၊ corner joint၊ tube plate butt joint၊ လမ်းဆုံမျဉ်းချိတ်ဆက်မှုနှင့် အခြားအဆစ်ပုံစံများအတွက် သင့်လျော်ပြီး အနေအထားအားလုံးကို ဂဟေဆော်ခြင်းအတွက် သင့်လျော်သည်။
လုံခြုံမှုနှင့် ယုံကြည်စိတ်ချရမှု
ဂဟေစက်နှင့် ဝါယာကြိုး feeder သည် over-current၊ over-voltage နှင့် over-temperature protection တို့ တပ်ဆင်ထားပါသည်။၎င်းတို့သည် အမျိုးသားအဆင့် GB/T 15579 မှ လိုအပ်သော EMC နှင့် လျှပ်စစ်စွမ်းဆောင်ရည်စမ်းသပ်မှုတို့ကို အောင်မြင်ပြီး ယုံကြည်စိတ်ချရမှုနှင့် လုံခြုံမှုရှိစေရန်အတွက် 3C လက်မှတ်ကို အောင်မြင်ခဲ့သည်။
စွမ်းအင် ထိန်းသိမ်းရေးနှင့် သဘာဝပတ်ဝန်းကျင် ကာကွယ်ရေး
ဓာတ်ငွေ့ရှာဖွေတွေ့ရှိချိန်၊ ကြိုတင်ဓာတ်ငွေ့ပေးဝေချိန်နှင့် ဓာတ်ငွေ့ထောက်ပံ့ချိန်တို့သည် ဓာတ်ငွေ့ကို ကျိုးကြောင်းဆီလျော်စွာ အသုံးပြုမှုသေချာစေရန် ချိန်ညှိနိုင်သည်။ဂဟေစက်ကို ပါဝါဖွင့်ထားသည့်အခါ 2 မိနစ်အတွင်း ဂဟေဆက်သည့်အခြေအနေသို့မ၀င်ပါက (အချိန်ချိန်ညှိနိုင်သည်)၊ ၎င်းသည် အလိုအလျောက် အိပ်စက်ခြင်းအခြေအနေသို့ ဝင်ရောက်သွားမည်ဖြစ်သည်။ပန်ကာကိုပိတ်ပြီး စွမ်းအင်သုံးစွဲမှုကို လျှော့ချပါ။
ပုံသည် ကိုးကားရန်အတွက်သာဖြစ်ပြီး ၎င်းသည် နောက်ဆုံးရွေးချယ်မှုဖြစ်သည်။
ဂဟေဆော်မှုပါဝါထောက်ပံ့
သေနတ်သန့်ရှင်းရေးနှင့် ဆီလီကွန်ဆီပက်ဖြန်းကိရိယာနှင့် ဝါယာကြိုးဖြတ်ကိရိယာ
1) သေနတ်သန့်ရှင်းရေးဌာန၏ ဆီလီကွန်ဆီဖြန်းကိရိယာသည် လက်ဝါးကပ်တိုင်ဖြန်းခြင်းအတွက် နော်ဇယ်နှစ်ထပ်ကို အသုံးပြုထားသောကြောင့် ဆီလီကွန်ဆီသည် ဂဟေမီးတိုင်၏အတွင်းမျက်နှာပြင်သို့ ပိုမိုကောင်းမွန်စွာရောက်ရှိနိုင်ပြီး ဂဟေဆက်သောအမှုန်အမွှားများသည် နော်ဇယ်နှင့်မကပ်ကြောင်းသေချာစေရန်။
2) သေနတ်သန့်ရှင်းရေးနှင့် ဆီလီကွန်ဆီပက်ဖြန်းကိရိယာများကို တူညီသောအနေအထားတွင် ဒီဇိုင်းထုတ်ထားပြီး စက်ရုပ်သည် ဆီလီကွန်ဆီပက်ဖြန်းခြင်းနှင့် သေနတ်သန့်စင်ခြင်းလုပ်ငန်းစဉ်ကို လုပ်ဆောင်ချက်တစ်ခုတည်းဖြင့် အပြီးသတ်နိုင်သည်။
3) ထိန်းချုပ်မှုအရ၊ သေနတ်သန့်ရှင်းရေးနှင့် ဆီလီကွန်ဆီပက်ဖြန်းကိရိယာသည် စတင်အချက်ပြမှုတစ်ခုသာ လိုအပ်ပြီး ၎င်းကို သတ်မှတ်ထားသည့် လုပ်ဆောင်ချက်အစီအစဉ်အတိုင်း စတင်နိုင်သည်။
4) ဝါယာကြိုးဖြတ်တောက်သည့်ကိရိယာသည် ဂဟေဆော်သည့်သေနတ်၏ အလိုအလျောက်ပေါက်ထွက်လာသော ဂဟေဖွဲ့စည်းပုံအား လက်ခံကျင့်သုံးပြီး ၎င်းအား ထိန်းချုပ်ရန်နှင့် လျှပ်စစ်ပိုင်းခြားမှုကို ရိုးရှင်းစေရန်အတွက် ဆိုလီနွိုက်အဆို့ရှင်များကို အသုံးပြုရန် လိုအပ်မှုကို ဖယ်ရှားပေးသည်။
5) ဝါယာကြိုးဖြတ်ကိရိယာကို သီးခြားစီတပ်ဆင်နိုင်သည် သို့မဟုတ် သေနတ်သန့်ရှင်းရေးနှင့် ဆီလီကွန်ဆီဖြန်းကိရိယာတွင် တပ်ဆင်နိုင်ပြီး တပ်ဆင်နေရာလွတ်ကို သက်သာစေရုံသာမက ဓာတ်ငွေ့လမ်းကြောင်း၏ စီစဉ်မှုနှင့် ထိန်းချုပ်မှုကိုလည်း အလွန်ရိုးရှင်းစေသည်။
6) ပုံသည် ကိုးကားရန်အတွက်သာဖြစ်ပြီး ၎င်းသည် နောက်ဆုံးရွေးချယ်မှုဖြစ်သည်။
လုံခြုံရေး ခြံစည်းရိုး
1. အကာအကွယ်စည်းရိုးများ၊ ဘေးကင်းရေးတံခါးများ သို့မဟုတ် ဘေးကင်းရေးဆန်ခါများ၊ ဘေးကင်းသောသော့ခလောက်များနှင့် အခြားကိရိယာများကို သတ်မှတ်ပြီး လိုအပ်သော သော့ခတ်ခြင်းအကာအကွယ်ကို လုပ်ဆောင်ပါ။
2. ဘေးကင်းရေးတံခါးကို အကာအကွယ် ခြံစည်းရိုး၏ သင့်လျော်သော အနေအထားတွင် ထားရှိရမည်။တံခါးများအားလုံးတွင် လုံခြုံရေးခလုတ်များနှင့် ခလုတ်များ၊ ပြန်လည်သတ်မှတ်ခလုတ်နှင့် အရေးပေါ်ရပ်တန့်ခလုတ်များ တပ်ဆင်ထားရမည်။
3. ဘေးကင်းရေးတံခါးအား လုံခြုံရေးသော့ခတ် (ခလုတ်) ဖြင့် စနစ်နှင့် ယှက်ထားသည်။ဘေးကင်းရေးတံခါးကို မူမမှန်စွာဖွင့်သောအခါ၊ စနစ်သည် လည်ပတ်မှုရပ်တန့်သွားပြီး နှိုးစက်ပေးသည်။
4. ဘေးကင်းရေး အကာအကွယ် အစီအမံများသည် ဟာ့ဒ်ဝဲနှင့် ဆော့ဖ်ဝဲလ်များမှတစ်ဆင့် ဝန်ထမ်းများနှင့် စက်ပစ္စည်းများ၏ ဘေးကင်းမှုကို အာမခံပါသည်။
5. ဘေးကင်းရေးခြံစည်းရိုးကို ပါတီ A ကိုယ်တိုင်က ပံ့ပိုးပေးနိုင်ပါသည်။အရည်အသွေးမြင့် ဂရစ်ဂဟေဆော်ခြင်းကို အသုံးပြုရန်နှင့် မျက်နှာပြင်ပေါ်တွင် အဝါရောင်သတိပေးသည့်ဆေးကို ဖုတ်ရန် အကြံပြုထားသည်။
လျှပ်စစ်ထိန်းချုပ်မှုစနစ်
1. အာရုံခံကိရိယာများ၊ ကေဘယ်ကြိုးများ၊ အပေါက်များ၊ ခလုတ်များ စသည်တို့အပါအဝင် ကိရိယာများကြားတွင် စနစ်ထိန်းချုပ်မှုနှင့် အချက်ပြဆက်သွယ်ရေး ပါဝင်သည်။
2. အလိုအလျောက်ယူနစ်ကို အရောင်သုံးရောင်နှိုးစက်မီးဖြင့် ဒီဇိုင်းထုတ်ထားသည်။ပုံမှန်လည်ပတ်နေချိန်အတွင်း၊ သုံးရောင်စုံအလင်းသည် အစိမ်းရောင်ပြသည်။ယူနစ်ပျက်သွားပါက၊ သုံးရောင်စုံအလင်းသည် အချိန်မီ အနီရောင်အချက်ပြပေးလိမ့်မည်။
3. စက်ရုပ်ထိန်းချုပ်ခန်းနှင့် သင်ကြားရေးသေတ္တာတွင် အရေးပေါ်ရပ်တန့်ခလုတ်များရှိသည်။အရေးပေါ်အခြေအနေမျိုးတွင်၊ စနစ်၏ အရေးပေါ်ရပ်တန့်မှုကို သိရှိနိုင်ရန် အရေးပေါ်ရပ်တန့်ခလုတ်ကို နှိပ်နိုင်ပြီး တစ်ချိန်တည်းတွင် အချက်ပြအချက်ပြမှုကို ပေးပို့နိုင်သည်။
4. သင်ကြားရေးကိရိယာမှတဆင့် အသုံးချပရိုဂရမ်အမျိုးမျိုးကို စုစည်းနိုင်ပြီး၊ ထုတ်ကုန်အဆင့်မြှင့်တင်ခြင်းနှင့် ထုတ်ကုန်အသစ်များ၏ လိုအပ်ချက်များနှင့် ပြည့်မီနိုင်သော အပလီကေးရှင်းများစွာကို စုစည်းနိုင်သည်။
5. ထိန်းချုပ်မှုစနစ်တစ်ခုလုံး၏ အရေးပေါ်ရပ်တန့်အချက်ပြမှုများနှင့် စီမံဆောင်ရွက်သည့်ကိရိယာများနှင့် စက်ရုပ်များကြားတွင် ဘေးကင်းရေး အပြန်အလှန်အချက်ပြမှုများကို ဘေးကင်းလုံခြုံရေးစနစ်သို့ ချိတ်ဆက်ထားပြီး ထိန်းချုပ်မှုအစီအစဉ်မှတစ်ဆင့် အပြန်အလှန်ချိတ်ဆက်ထားသည်။
6. ထိန်းချုပ်မှုစနစ်သည် စက်ရုပ်၊ loading bin၊ gripper နှင့် machining tools များကဲ့သို့သော စက်ရုပ်လည်ပတ်ကိရိယာများအကြား အချက်ပြချိတ်ဆက်မှုကို သိရှိနားလည်သည်။
7. စက်ကိရိယာစနစ်သည် စက်ရုပ်စနစ်ဖြင့် အချက်ပြဖလှယ်မှုကို သိရှိနားလည်ရန် လိုအပ်သည်။
လည်ပတ်မှုပတ်ဝန်းကျင် (ပါတီ A မှ ပံ့ပိုးပေးသည်)
| လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ | ပါဝါထောက်ပံ့မှု- သုံးဆင့်လေးကြိုး AC380V±10%, ဗို့အားအတက်အကျအကွာအဝေး ±10%, ကြိမ်နှုန်း- 50Hz; စက်ရုပ်ထိန်းချုပ် ကက်ဘိနက်၏ ပါဝါထောက်ပံ့မှုကို လွတ်လပ်သောလေခလုတ်ဖြင့် တပ်ဆင်ထားရန် လိုအပ်သည်။ စက်ရုပ်ထိန်းချုပ်မှုအဖွဲ့သည် 10Ωထက်နည်းသော မြေပြင်ခံနိုင်ရည်ရှိရန် မြေစိုက်ရပါမည်။ ပါဝါထောက်ပံ့မှုနှင့် စက်ရုပ်လျှပ်စစ်ထိန်းချုပ်မှုအဖွဲ့ကြားထိရောက်သောအကွာအဝေးသည် 5 မီတာအတွင်းဖြစ်သည်။ |
| လေအရင်းအမြစ် | အစိုဓာတ်နှင့် အညစ်အကြေးများကို ဖယ်ရှားရန် ဖိသိပ်ထားသောလေကို စစ်ထုတ်ပြီး triplet မှတစ်ဆင့် ထွက်လာသော ဖိအားသည် 0.5~0.8Mpa ဖြစ်ရမည်။ လေအရင်းအမြစ်နှင့် စက်ရုပ်ကိုယ်ထည်ကြား ထိရောက်သောအကွာအဝေးသည် 5 မီတာအတွင်းဖြစ်သည်။ |
| ဖောင်ဒေးရှင်း | Party A ၏ အလုပ်ရုံ၏ သမားရိုးကျ ဘိလပ်မြေကြမ်းခင်းကို ကုသရန်အတွက် အသုံးပြုရမည်ဖြစ်ပြီး စက်ကိရိယာတစ်ခုစီ၏ တပ်ဆင်အခြေစိုက်စခန်းများကို ချဲ့ထွင်ထားသော bolts များဖြင့် မြေပြင်ပေါ်တွင် တပ်ဆင်ရမည်ဖြစ်ပါသည်။ ကွန်ကရစ်အား 210 ကီလိုဂရမ်/စင်တီမီတာ 2; ကွန်ကရစ်၏အထူ: 150 မီလီမီတာထက်ကြီး; ဖောင်ဒေးရှင်းမညီညာခြင်း- ± 3mm အောက်။ |
| ပတ်ဝန်းကျင်အခြေအနေများ | ပတ်ဝန်းကျင်အပူချိန်: 0 ~ 45°C; နှိုင်းရစိုထိုင်းဆ- 20% ~ 75% RH (ငွေ့ရည်ဖွဲ့ခြင်း မရှိ); တုန်ခါမှုအရှိန်- 0.5G အောက် |
| တခြား | မီးလောင်လွယ်ပြီး အဆိပ်ဖြစ်စေနိုင်သော ဓာတ်ငွေ့များနှင့် အရည်များကို ရှောင်ကြဉ်ပြီး ဆီ၊ ရေ၊ ဖုန်မှုန့် စသည်တို့ကို မဖြန်းပါနှင့်။ လျှပ်စစ်ဆူညံသံများကို ရှောင်ရှားပါ။ |
